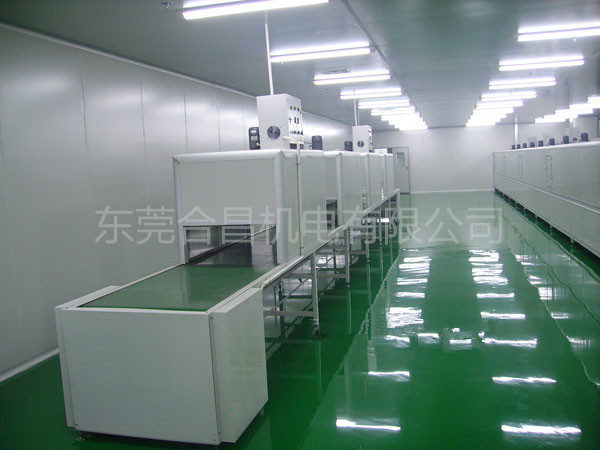

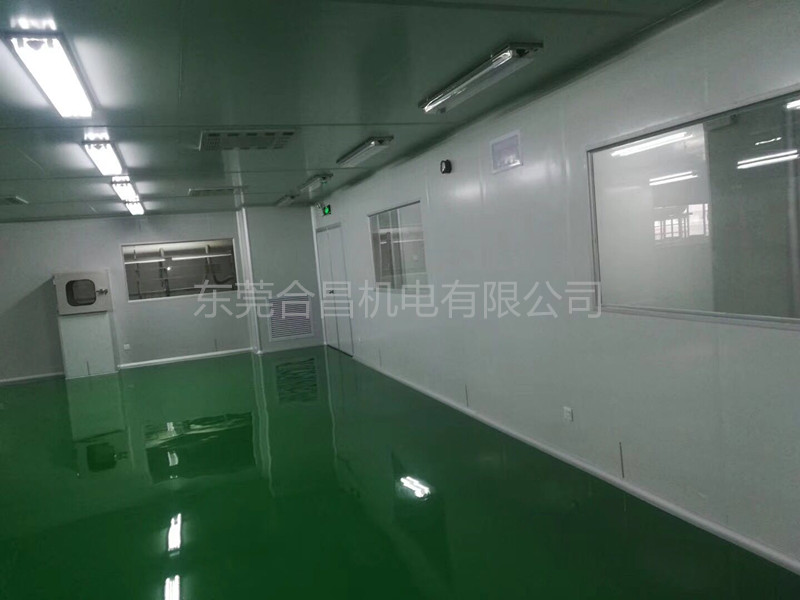

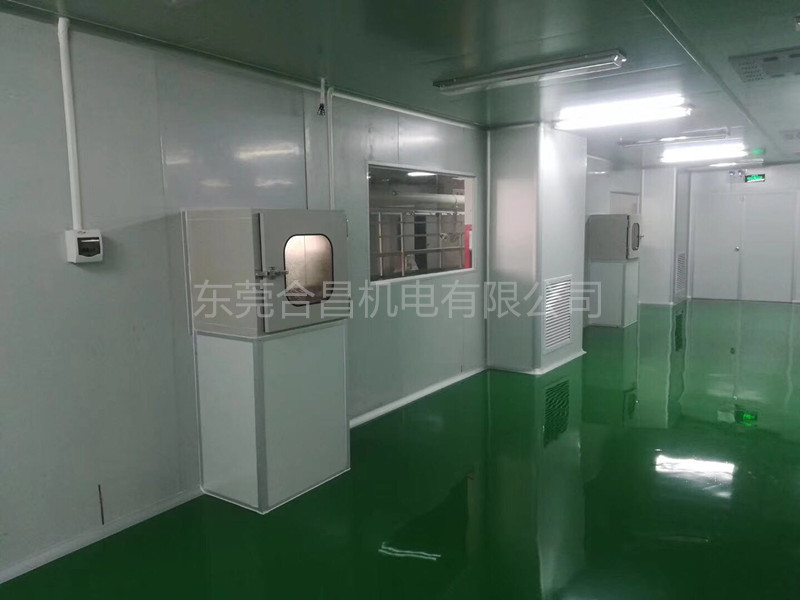

萬級潔淨工程

1、淨化工程概況

1)     動態千級區：

麵積：1658 m²；吊頂高度：2.6m；溫度要求：

18-26 °C ,控製精度±2°C;相對濕度:45-70 % ； 人員多，換氣次數需滿足動態千級要求；

2)     普通區域：

麵積：1373.2 m²；吊頂高度：2.6m；溫度要求: 滿足舒適性；相對濕度:滿足舒適性。

2、淨化工程要求及難點分析

1)     溫濕度要求範圍較廣，需考慮實際設計取值。

方案：室內設計參數夏季取溫度23±2 °C，濕度65土5%;冬 季取溫度21±2°C，濕度50±5%。達到業主要求的同時考慮 滿足室內人員的舒適度以及節能。

2)     各個淨化區域需有獨立的空調風、水係統。潔淨車間層

高4414mm、大梁底3555mm、消防管下3349mm，需考慮綜

合布管。

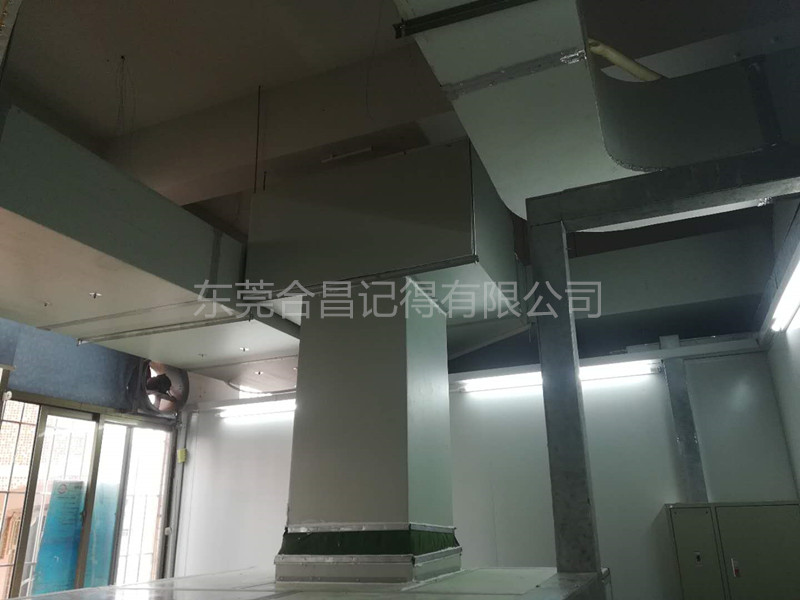

方案：空調風係統采用MAU+FFU+FCU係統，新風通過MAU

(組合式新風處理機組）處理後送入室內，和一部分經過

FCU (風機盤管）等溫冷卻的回風以及另一部分不需要處理 的回風混合後通過FFU送入室內。分區安裝風機盤管用比例 式電動二通閥，可以實現不同房間的溫度控製及調節。此方 案隻有新風係統的送風管，風管少且規格小，施工難度小。

3、設備選型及對比

• 1)設計選型：

由於業主需求，動態千級區與潔淨車間用兩套冷源係統，

動態千級區用冷源為螺杆式水冷冷水機組：425KW兩台； 普通舒適性空調係統用冷源為渦旋式風冷冷水機組：

227KW—台；

冷水機組特點：動態千級區業主有考慮過用一台螺杆式水 冷冷水機組。與之相比：①兩台冷水機組在過渡季節時可 以隻開一台運行，節省電費。一台冷水機組在過渡季節因 冷量需求少，運行效率下降，甚至可能在25%以下工況跳 機；②兩台冷水機組在運行上更加穩定，如果一台機組出 現故障，另外一台能確保冷水的正常供應，隻有一台冷水 機組的情況下，出現故障則整個生產車間的冷水停止供應。
