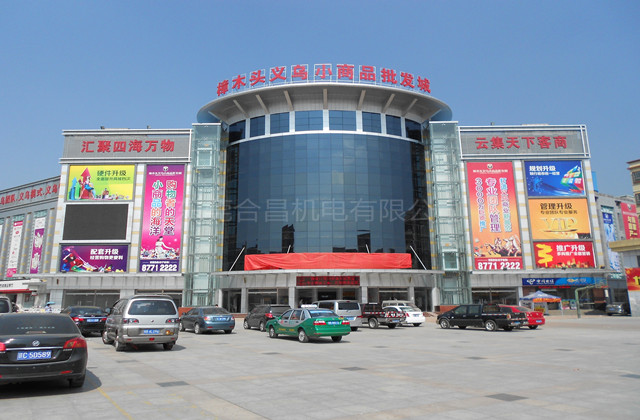

樟木頭義烏小商品城中央空調工程

項目簡介

工程名稱：樟木頭義烏小商品城中央空調工程

工程地址：東莞市樟木頭鎮

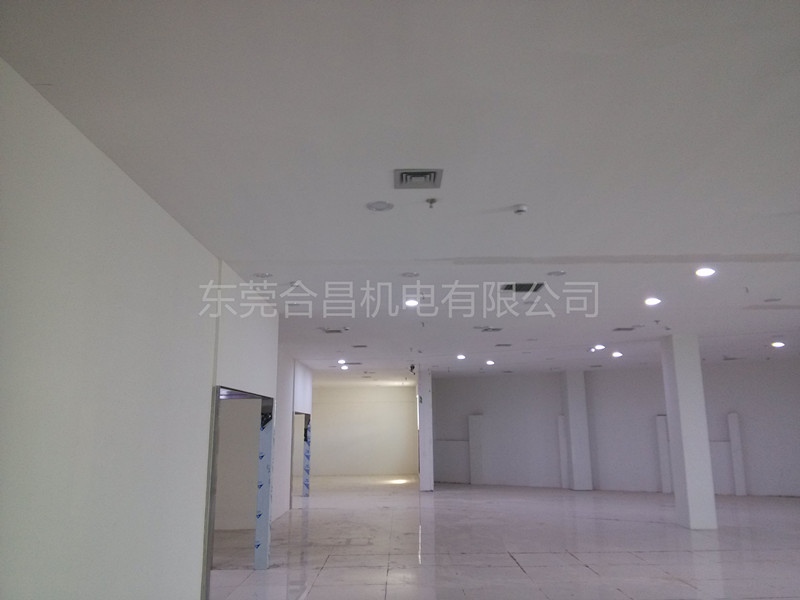

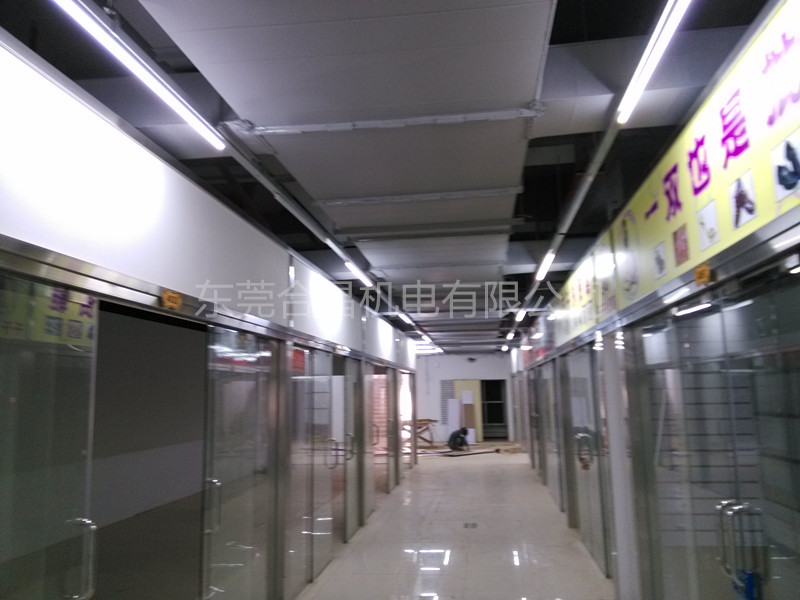

工程簡介：空調設計為組合式空調機組，集中送風方式。空調冷熱源由大廈冷水機組統計提供。

設計說明（組合式空調機組）：

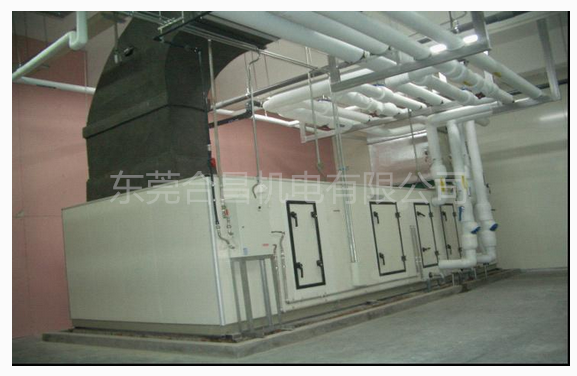

   組合式空調機組是由各種空氣處理功能段組裝而成的一種空氣處理設備。適用於阻力大於100Pa的空調係統。 機組空氣處理功能段有：空氣混合、均流、過濾、冷卻、一次和二次加熱、去濕、加濕、送風機、回風機、噴水、消聲、熱回收等單元體。

組合式空調機組各功能段：

新排風混合段：新排風混合段（也稱平頂分風混合段) 本段箱體內設有一次回風閥，閥門前後的箱頂各設一排風口和新風口，並配調節閥，其功能是:當有回風機時，供空調機排出部分回風，使新風與一次回風按要求比例混合;當過渡季節采用直流係統時，應關閉一次回風閥，全開排風閥和新風閥。

能量回收段：供雙風機係統中作交叉分風混合和排風能量回收用。本段箱體內設有一次回風閥，頂部為能量回收器，它是一種利用排風的冷(熱)來間接冷卻(加熱)新風，新風經過板式能量回收裝置，可回收排風顯熱能量的60%左右。同時，排風和新風不直接接觸，特別適用於排除室內有害氣體的直流空調係統的能量回收。作直流係統使用時，應關閉一次回風閥門,有劇毒氣體場所應單獨設排風係統，不宜使用該段。

中間段檢修段：本段起過渡段的連接和機組內部檢修照明用。在過濾段前，表冷段、加熱段、消聲段前後均須設中間段。

二次回風段:連接二次回風管用的中間段，頂部可設調節閥門，配有手動、電動或氣動調節機構，由用戶任選，此段也可各並於送風機段中。

表冷段：表冷器采用四、六、八排管的銅管串鋁箔的結構，鋁箔為雙翻邊波紋邊形式，大彎管熱交換器減少60%的焊接彎頭，提高了熱交換功率，先進的機械漲管形式保證了熱交換器的接觸性能，該熱交換器分固定式和旋轉式兩種，用戶可根據需要任選一種，熱媒采用蒸汽或熱水。

空調設計為組合式空調機組，集中送風方式。空調冷熱源由大廈冷水機組統計提供

本次合作由合昌機電中央空調工程公司提供售後維護服務

自工程竣工驗收合格之日起計算，保修期為  24  個月；

1、在保修期內，因設備及工程本身質量問題引起的故障，由乙方負責維修，應須更換之零件，費用由乙方負擔。

      因甲方操作失誤、使用不當等人為因素引起的故障，乙方負責排除，費用由甲方負擔；

2、說明書、保修單及相關產品合格證書等在竣工驗收時由乙方交甲方簽收。
